PLC زیمنس چیست و چه مدلهایی دارد؟ بررسی کامل خانوادههای S7-1200، S7-1500 و نسلهای قبلی
زیمنس یکی از معتبرترین و باسابقهترین شرکتهای جهان در حوزه اتوماسیون صنعتی است و کنترلکنندههای منطقی قابل برنامهریزی آن سالهاست که بهعنوان استاندارد در صنایع نفت، گاز، پتروشیمی، نیروگاهها، خطوط تولید و ماشینسازی استفاده میشود. PLCهای زیمنس به دلیل پایداری بالا، کیفیت مهندسی دقیق، امکانات گسترده شبکهای و یکپارچگی با نرمافزار قدرتمند TIA Portal در بسیاری از پروژههای حساس انتخاب اول مهندسان هستند.
در این مقاله، خانوادههای مهم PLC زیمنس شامل S7-1200، S7-1500، S7-300، S7-400 و سری لوگو تحلیل و مقایسه میشوند. برای هر خانواده، معماری سختافزاری، ویژگیها، کاربردها، مزایا و محدودیتها بررسی شده تا مهندسان بتوانند بر اساس نیاز پروژه تصمیمگیری کنند.
جایگاه PLCهای زیمنس در اتوماسیون صنعتی
زیمنس با توسعه سریهای S7 توانست یک استاندارد جهانی ایجاد کند. مهمترین نقاط قوت این برند شامل کیفیت ساخت بسیار بالا، پایداری، پشتیبانی طولانیمدت، تنوع گسترده ماژولها و سازگاری کامل با شبکههای صنعتی Profinet و Profibus است. همچنین محیط TIA Portal یکپارچگی نرمافزاری کمنظیری ایجاد کرده که از برنامهنویسی تا شبکهسازی، مانیتورینگ و عیبیابی را در یک محیط انجام میدهد.
در پروژههای بزرگ مانند پالایشگاهها، پتروشیمیها و نیروگاهها، PLCهای زیمنس به دلیل قابلیت اطمینان بالا و طول عمر بیش از ده سال، انتخاب اصلی هستند. حتی سریهای قدیمی مانند S7-300 و S7-400 هنوز در بسیاری از صنایع ایران فعالند.
سری S7-1200
این سری یکی از محبوبترین PLCهای زیمنس است و بهعنوان یک کنترلر کامپکت اما قدرتمند برای پروژههای کوچک و متوسط استفاده میشود. بدنه یکپارچه، قیمت مناسبتر، قابلیت توسعه با ماژولهای دیجیتال و آنالوگ و پشتیبانی از Profinet باعث شده در صنایع مختلف بهکار گرفته شود.
معماری سختافزاری
S7-1200 طراحی کامپکت دارد، یعنی CPU و منابع I/O اصلی در یک بلوک واحد قرار دارند. در کنار آن امکان افزودن کارتهای ورودیخروجی، ماژولهای ارتباطی و سیگنال ماژولها وجود دارد. این ساختار نرم و قابل توسعه باعث میشود برای بسیاری از ماشینآلات و سیستمهای کنترل سطح متوسط مناسب باشد.
سرعت پردازش
با وجود قیمت پایینتر نسبت به خانوادههای بزرگتر، این سری سرعت پردازش خوبی ارائه میدهد و برای کنترل موتور، سیستمهای بستهبندی، خطوط مواد غذایی، تجهیزات HVAC و کنترل فرایندهای ساده کاملاً مناسب است.
ارتباطات شبکه
تمام CPUهای S7-1200 دارای پورت Profinet هستند. همچنین از پروتکلهای Modbus TCP و RTU با نصب ماژولهای ارتباطی پشتیبانی میکنند. این امکان سری را برای اتصال به درایوهای VFD، HMI، سیستمهای مانیتورینگ و شبکههای صنعتی مناسب میکند.
کاربردها
ماشینآلات صنعتی
صنایع بستهبندی
کنترل دما و فشار
سیستمهای پمپخانه کوچک
اتوماسیون ساختمان
خطوط تولید کوچک تا متوسط
مزایا
قیمت مناسب
نصب و راهاندازی ساده
پشتیبانی شبکهای قوی
سازگاری کامل با TIA Portal
محدودیتها
کنترلر سطح متوسط محسوب میشود
برای پروژههای بزرگ فرایندی مناسب نیست
S7-1200 گزینه ایدهآل برای پروژههای استاندارد صنعتی است که در آن هزینه، فضای نصب و سرعت راهاندازی اهمیت دارد.
سری S7-1500
این خانواده پیشرفتهترین و قدرتمندترین PLC زیمنس محسوب میشود. سری S7-1500 از نظر سختافزار، قدرت پردازش، امنیت، امکانات ارتباطی و سطح انعطافپذیری یکی از کاملترین سیستمهای کنترلی جهان است. این سری برای پروژههای بزرگ در صنایع نفت، گاز، نیروگاهها و خطوط تولید با سرعت بالا استفاده میشود.
معماری سختافزاری
S7-1500 معماری Rack Mounted دارد و از CPUهای بسیار قدرتمند با سرعت اسکن بالا، حافظه زیاد، امکانات امنیتی سختافزاری و ماژولهای متنوع پشتیبانی میکند. صفحهنمایش رنگی روی CPUها امکان عیبیابی سریع، تنظیم شبکه و مشاهده خطاهای سیستم را فراهم میکند.
قدرت پردازش
این سری نسبت به S7-1200 چندین برابر سریعتر است. اجرای بلاکهای پیچیده، شبکههای گسترده، الگوریتمهای PID، کنترل پیشرفته حرکت و ساختارهای توزیعشده را بدون کاهش سرعت انجام میدهد.
امکانات شبکه
پشتیبانی از Profinet IRT، Profibus، Modbus TCP، ارتباطات Real-Time و شبکههای صنعتی پیشرفته باعث میشود قابلیت اتصال این سری تقریباً بدون محدودیت باشد. در پروژههای بزرگ، معمولاً چندین CPU با استفاده از Profinet یا Profibus شبکه میشوند.
امنیت سایبری
سری S7-1500 ویژگیهای امنیتی داخلی دارد که مطابق استاندارد IEC 62443 طراحی شدهاند. این ویژگیها شامل حفاظت از برنامه، رمزنگاری، قفل تنظیمات، تشخیص دسترسی غیرمجاز و مدیریت اجازه دسترسی است. این موضوع آن را برای پروژههای حساس در حوزه OT مناسب میکند.
کاربردها
پتروشیمی و پالایشگاه
نیروگاهها
خطوط تولید خودروسازی
سیستمهای کنترل پیشرفته حرکت
فرایندهای بزرگ با چندین لوپ PID
ماشینآلات خاص با نیاز به پردازش سریع
مزایا
توان پردازش بسیار بالا
امنیت داخلی مطابق استاندارد صنعتی
انعطافپذیری گسترده
پشتیبانی از شبکههای صنعتی حرفهای
طول عمر و پایداری بسیار زیاد
محدودیتها
قیمت بالا
نیاز به مهارت فنی گسترده
اگر پروژهای نیاز به پایداری 24 ساعته، سرعت بالا و سطح مهندسی حرفهای داشته باشد، S7-1500 بهترین گزینه است.

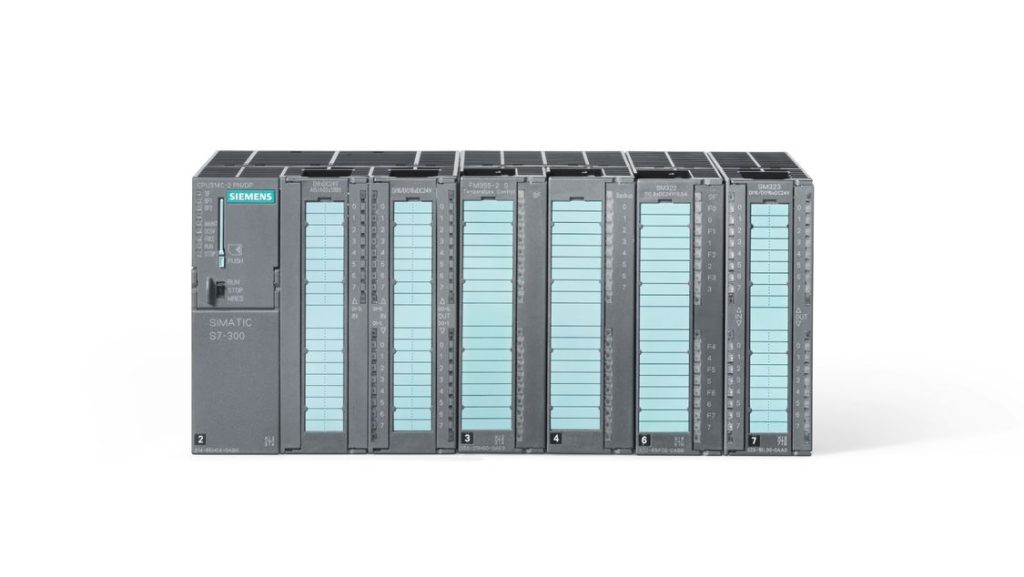

سری S7-300
سری S7-300 یکی از قدیمیترین و محبوبترین PLCهای زیمنس است که سالها در صنایع ایران استفاده شده است. طراحی ماژولار، معماری پایدار و پشتیبانی طولانیمدت باعث شده در بسیاری از واحدهای صنعتی هنوز فعال باشند.
ویژگیها
معماری ماژولار
پشتیبانی گسترده از Profibus
پایداری و طول عمر بالا
در دسترس بودن ماژولها و قطعات
کاربردها
پتروشیمیها
نیروگاهها
خطوط تولید متوسط
ماشینآلات با نیاز به انعطاف در توسعه
مزایا
ساده و قابل اعتماد
ماژولهای متعدد برای سیگنالهای مختلف
سازگاری با سیستمهای قدیمی
محدودیتها
سرعت کمتر نسبت به سریهای جدید
توقف تولید رسمی در بسیاری از مدلها
عدم پشتیبانی کامل از امکانات امنیتی جدید
اگر پروژهای قدیمی است یا نیاز به نگهداری و گسترش تجهیزات قبلی دارد، S7-300 همچنان مقرونبهصرفه و قابل اتکا است.

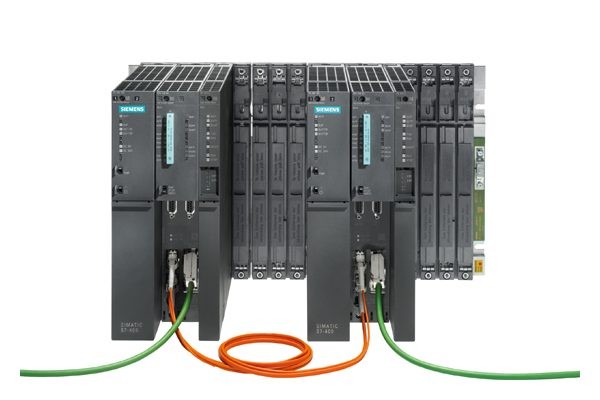

سری S7-400
S7-400 نسل رده بالا و صنعتی سنگین زیمنس است که برای پروژههای بسیار بزرگ در صنایع فرایندی استفاده میشود. این سری توان پردازشی بالا، کارتهای ورودی و خروجی قدرتمند و قابلیت Redundancy را ارائه میدهد.
ویژگیها
معماری Rack Mounted
مناسب پروژههای بسیار بزرگ
پشتیبانی از Profibus و Profinet
قابلیت Redundant برای افزایش پایداری
کاربردها
واحدهای DCS مانند پالایشگاهها
نیروگاهها
سیستمهای اسکادا با مقیاس بزرگ
صنایع با هزاران ورودی و خروجی
مزایا
پایداری بسیار زیاد
قابلیت ارائه Redundancy سختافزاری
ماژولهای قوی با دقت بالا
محدودیتها
قدیمیتر شدن سری
قیمت بالای قطعات
پیشنهاد زیمنس برای مهاجرت به S7-1500
در بسیاری از پالایشگاههای ایران هنوز از این سری استفاده میشود و به دلیل پایداری بالا، سالها بدون مشکل کار میکند.
سری لوگو LOGO
این سری برای پروژههای کوچک و سطح پایین طراحی شده و بیشتر شبیه یک کنترلر کوچک هوشمند است تا یک PLC صنعتی کامل. از LOGO برای اتوماسیون ساختمان، پمپخانههای کوچک، سیستم روشنایی و کنترل ساده استفاده میشود.
ویژگیها
طراحی بسیار کوچک
قیمت اقتصادی
نرمافزار برنامهنویسی ساده
پشتیبانی از Ethernet در مدلهای جدید
مزایا
مناسب پروژههای کوچک
مصرف انرژی کم
آسان برای آموزش و یادگیری
محدودیتها
مناسب کاربردهای صنعتی سنگین نیست
عدم پشتیبانی از ماژولهای پیچیده
مقایسه خانوادههای PLC زیمنس
S7-1200
مناسب پروژههای کوچک تا متوسط، اقتصادی، کامپکت و پراستفاده در دستگاهسازی.
S7-1500
گزینه حرفهای و قدرتمند برای پروژههای بزرگ، پردازش سریع، امنیت بالا و مناسب صنایع حساس.
S7-300
نسل میانی با کاربرد وسیع در پروژههای قدیمی، اما با سرعت کمتر.
S7-400
نسل صنعتی سنگین برای پروژههای بزرگ فرایندی و سیستمهای کنترل گسترده.
LOGO
مناسب پروژههای بسیار ساده و اتوماسیون سبک.
معیارهای انتخاب PLC زیمنس مناسب
برای انتخاب بهترین مدل باید نکات زیر را بررسی کرد.
ظرفیت ورودی و خروجی
ابعاد پروژه
نیاز به شبکههای صنعتی
سطح امنیت موردنیاز خصوصاً در پروژههای OT
توان پردازش و سرعت اسکن
بودجه خرید و نگهداری
امکان توسعه آینده
در پروژههای حساس فرایندی معمولاً S7-1500 تنها انتخاب مناسب است، در حالی که برای پروژههای کوچک و اقتصادی S7-1200 کارایی کامل دارد.
جمعبندی
PLCهای زیمنس بهدلیل پایداری، کیفیت ساخت، امنیت سایبری، پشتیبانی نرمافزاری و تنوع مدلها جزو بهترین و استانداردترین کنترلرهای جهان هستند. هر خانواده از زیمنس برای گروه خاصی از کاربردها طراحی شده و انتخاب درست آن بستگی به اندازه پروژه، نوع فرایند و نیازهای ارتباطی دارد. در صنایع حساس ایران مثل پتروشیمی و نیروگاهها، خانوادههای S7-300، S7-400 و S7-1500 سالهاست که بهعنوان ستون اصلی سیستمهای کنترل استفاده میشوند.
