شبکه FOUNDATION Fieldbus H1 یکی از استانداردهای برجسته ارتباطات دیجیتال در اتوماسیون صنعتی است که به طور گسترده در صنایع فرآیندی مانند نفت، گاز، پتروشیمی و نیروگاه‌ها مورد استفاده قرار می‌گیرد. این شبکه امکان تبادل داده دیجیتال و تأمین توان DC برای تجهیزات میدانی را تنها با یک کابل دو سیمی فراهم می‌کند و طراحی آن به گونه‌ای است که امکان اجرای کنترل توزیع‌شده در سطح Field و اتصال همزمان چندین ابزار را می‌دهد.

در این مقاله، جزئیات توپولوژی، لایه فیزیکی، محدودیت‌ها و نکات طراحی شبکه H1 بررسی می‌شود تا مهندسان اتوماسیون و ابزار دقیق بتوانند شبکه‌ای پایدار، قابل توسعه و با قابلیت اطمینان بالا ایجاد کنند.

اصول لایه فیزیکی شبکه H1

لایه فیزیکی در شبکه FOUNDATION Fieldbus H1 پایه‌ای‌ترین بخش شبکه است که مشخص می‌کند داده‌ها و انرژی چگونه از طریق کابل منتقل شوند. H1 از کابل shielded twisted pair با امپدانس ۱۰۰ اهم استفاده می‌کند و داده‌ها با سرعت ۳۱.۲۵ کیلوبیت بر ثانیه منتقل می‌شوند.

کدگذاری داده‌ها

برای انتقال داده دیجیتال، شبکه H1 از Manchester encoding استفاده می‌کند. این کدگذاری ساعت و داده را همزمان بر روی همان کابل منتقل می‌کند و امکان هماهنگی دقیق بین دستگاه‌ها و کنترلرها را فراهم می‌کند.

تأمین توان

یکی از ویژگی‌های برجسته H1 امکان انتقال DC power برای تجهیزات Field از طریق همان کابل است. تجهیزات می‌توانند با توان دریافت‌شده از کابل کار کنند و نیازی به منبع تغذیه جداگانه نخواهد بود.

ساختار Segment شبکه

یک segment استاندارد H1 شامل اجزای زیر است:

• Power Supply DC: تأمین توان کل segment
• Power Conditioner: جداسازی داده از توان DC و محافظت از تجهیزات
• Terminators: دو مقاومت در دو انتهای کابل برای جلوگیری از انعکاس سیگنال‌ها
• Trunk Cable: کابل اصلی که تجهیزات به آن متصل می‌شوند
• Spur Cable: کابل‌های اتصال تجهیزات به trunk
• Device Nodes: حداقل دو دستگاه Fieldbus برای تبادل داده

قوانین segment

• هر segment باید دقیقاً دو terminator داشته باشد.
• طول trunk نباید از محدودیت‌های استاندارد تجاوز کند (حدود 1900 متر بدون استفاده از repeaters).
• تعداد دستگاه‌ها در یک segment معمولاً بین ۲ تا 32 دستگاه است، بسته به توان مصرفی و طراحی شبکه.

توپولوژی‌های رایج در H1

1. توپولوژی خطی (Linear / Daisy Chain)

در این توپولوژی، تجهیزات به صورت سریالی به کابل اصلی متصل می‌شوند.

مزایا:

• نصب ساده و هزینه کم
• مناسب شبکه‌های کوتاه با تعداد محدود دستگاه‌ها

محدودیت‌ها:

• قطعی کابل باعث از کار افتادن کل segment می‌شود
• جدا کردن یک دستگاه شبکه را مختل می‌کند

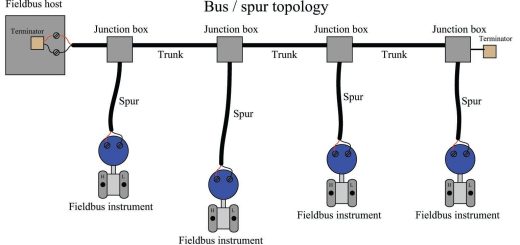

2. توپولوژی شاخه‌ای (Tree / Spur)

در این ساختار، trunk اصلی وجود دارد و تجهیزات از طریق کابل‌های شاخه‌ای به trunk متصل می‌شوند.

مزایا:

• افزودن یا حذف دستگاه‌ها بدون قطع کل شبکه
• عیب‌یابی آسان‌تر

محدودیت‌ها:

• پیچیدگی نصب بالاتر
• محدودیت طول کابل و تعداد دستگاه‌ها در شاخه‌ها

3. توپولوژی حلقوی (Ring) با redundancy

برخی پروژه‌های حساس از حلقه برای افزایش پایداری استفاده می‌کنند. داده‌ها می‌توانند در دو مسیر مختلف منتقل شوند تا در صورت قطعی کابل، شبکه همچنان فعال بماند.

مزایا:

• مقاومت بالا در برابر قطعی کابل
• مناسب صنایع فرآیندی بزرگ

محدودیت‌ها:

• نصب و پیکربندی پیچیده
• هزینه کابل‌کشی بیشتر

4. توپولوژی ترکیبی (Hybrid)

ترکیبی از trunk خطی با شاخه‌ها و حلقه‌های افزایشی برای redundancy و انعطاف‌پذیری. این ساختار در پروژه‌های بزرگ پالایشگاه و نیروگاه کاربرد دارد.

طراحی و نصب شبکه H1

انتخاب کابل و terminator

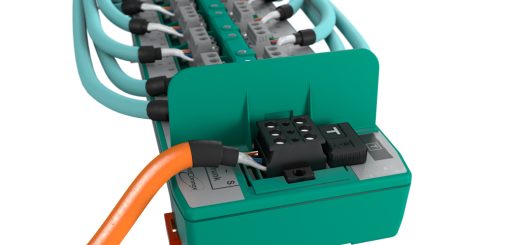

کابل باید shielded twisted pair با امپدانس دقیق ۱۰۰ اهم باشد. دو terminator در دو انتهای segment الزامی است. استفاده از terminator اشتباه باعث انعکاس سیگنال و اختلال در شبکه می‌شود.

استفاده از Power Conditioner

این تجهیز داده دیجیتال و توان DC را از یکدیگر جدا می‌کند و از آسیب دستگاه‌ها در صورت نوسانات برق جلوگیری می‌کند.

طول segment و تعداد دستگاه‌ها

طول trunk و تعداد دستگاه‌ها باید با توان مصرفی و محدودیت‌های استاندارد هماهنگ باشد. برای شبکه‌های بزرگ، می‌توان از repeaters استفاده کرد تا طول بیشتری پوشش داده شود.

طراحی برای توسعه آینده

شبکه باید طوری طراحی شود که افزودن دستگاه جدید یا توسعه segment بدون بازطراحی کامل شبکه امکان‌پذیر باشد.

عیب‌یابی و نگهداری

• استفاده از نرم‌افزارهای مدیریت شبکه Fieldbus برای تشخیص خطا
• مانیتورینگ real-time وضعیت تجهیزات و خطوط
• بررسی منظم terminator و کابل‌ها
• ثبت وقایع و خطاها برای تحلیل و پیش‌بینی مشکلات

مزایای شبکه H1

• کاهش سیم‌کشی و هزینه نصب
• امکان کنترل توزیع‌شده و اجرای حلقه‌های PID در Field
• افزایش قابلیت اطمینان و پایش وضعیت تجهیزات
• سازگاری بین تولیدکنندگان مختلف با استانداردهای بین‌المللی
• قابلیت توسعه و مقیاس‌پذیری بالا

کاربردهای صنعتی

• صنایع فرآیندی: نفت، گاز، پتروشیمی و پالایشگاه‌ها
• اتوماسیون کارخانه‌ای: خطوط تولید و ماشین‌آلات پیچیده
• سیستم‌های کنترل هوشمند: HVAC، روشنایی و انرژی در ساختمان‌ها
• پروژه‌های حساس به downtime: شبکه‌های حلقوی با redundancy

جمع‌بندی

شبکه FOUNDATION Fieldbus H1 با طراحی لایه فیزیکی دقیق، توپولوژی‌های انعطاف‌پذیر و امکان تأمین توان DC برای تجهیزات، یک استاندارد صنعتی پایدار و قابل اعتماد است. مهندسان ابزار دقیق و اتوماسیون باید با طراحی، نصب و نگهداری شبکه H1 آشنا باشند تا بتوانند سیستم‌های فرآیندی و تولیدی پیچیده را بهینه و با قابلیت اطمینان بالا اجرا کنند.
