Fieldbus یک شبکه ارتباطی صنعتی است که برای اتصال دیجیتال و دوطرفه تجهیزات میدانی مانند سنسورها، عملگرها، ترانسمیترها و کنترل‌کننده‌های مرکزی طراحی شده است. این تکنولوژی جایگزینی مدرن برای سیستم‌های قدیمی point‑to‑point است که در آن هر سنسور به‌طور جداگانه به کنترلر متصل می‌شد و پیچیدگی، هزینه و محدودیت توسعه ایجاد می‌کرد.

Fieldbus امکان انتقال داده دیجیتال و برق از طریق یک کابل مشترک را فراهم می‌کند و قابلیت کنترل توزیع‌شده، تشخیص وضعیت دستگاه‌ها و diagnostics پیشرفته را ارائه می‌دهد. استفاده از این تکنولوژی در صنایع مدرن باعث کاهش هزینه، بهبود کیفیت کنترل و افزایش انعطاف‌پذیری سیستم می‌شود.

ساختار و لایه‌های Fieldbus

شبکه‌های Fieldbus بر اساس مدل OSI یا ISO طراحی شده‌اند و شامل سه لایه اصلی هستند:

لایه فیزیکی (Physical Layer)

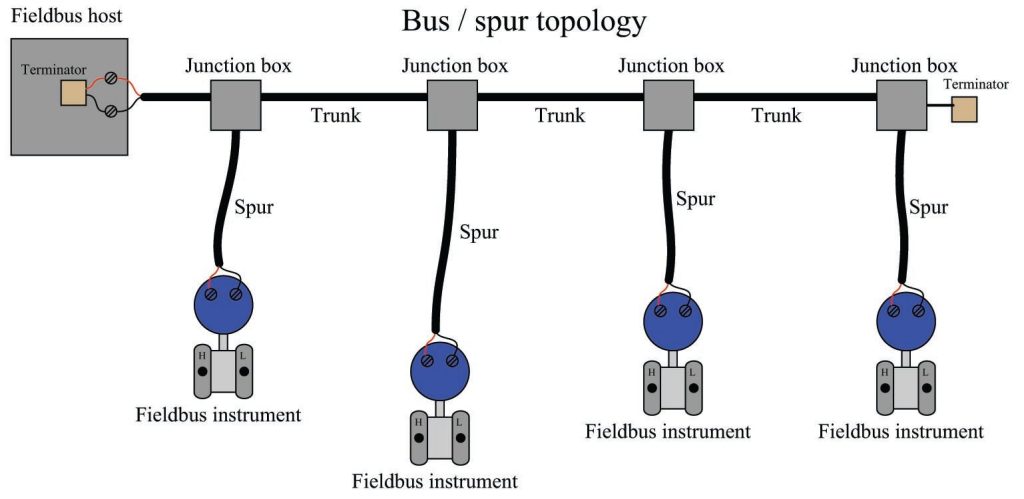

این لایه مشخص‌کننده نوع کابل، ولتاژ، سیگنال‌ها و توپولوژی شبکه است. انواع کابل‌ها شامل twisted pair، shielded pair یا حتی فیبر نوری برای کاربردهای خاص می‌باشند. توپولوژی شبکه می‌تواند خطی (bus)، حلقوی (ring) یا شاخه‌ای (tree/spur) باشد. انتخاب توپولوژی مناسب تاثیر مستقیم بر پایداری و طول segment شبکه دارد.

لایه انتقال داده (Data Link Layer)

وظیفه این لایه مدیریت دسترسی دستگاه‌ها به شبکه، جلوگیری از برخورد داده‌ها، مدیریت خطا و اطمینان از ارسال مطمئن پیام‌ها است. تکنیک‌هایی مانند token passing یا master/slave scheduling در پروتکل‌های مختلف استفاده می‌شوند. این لایه تضمین می‌کند که داده‌ها با تأخیر حداقل و به صورت deterministic منتقل شوند.

لایه کاربرد (Application Layer)

در این لایه داده‌های کاربردی مدیریت می‌شوند؛ شامل اطلاعات ابزار دقیق، وضعیت دستگاه، پارامترهای کنترلی و حلقه‌های PID. همچنین امکان پیکربندی تجهیزات، عیب‌یابی و ارتباط با سیستم‌های کنترل مرکزی فراهم می‌شود.

مزایای Fieldbus

Fieldbus نسبت به سیستم‌های سنتی مزایای چشمگیری دارد:

• کاهش سیم‌کشی و هزینه نصب: یک کابل می‌تواند چندین دستگاه را پشتیبانی کند.
• انتقال داده دیجیتال: امکان انتقال داده، پارامتر و وضعیت ابزار دقیق به صورت real-time.
• کنترل توزیع‌شده: منطق کنترلی می‌تواند در دستگاه‌های فیلد اجرا شود.
• انعطاف‌پذیری بالا: افزودن یا حذف دستگاه‌ها بدون بازطراحی شبکه.
• افزایش قابلیت اطمینان و پایداری سیستم: تشخیص خطای پیشرفته و نظارت مستمر.
• سازگاری بین تولیدکنندگان مختلف: استانداردهای بین‌المللی امکان اتصال تجهیزات مختلف را فراهم می‌کنند.

محدودیت‌ها و چالش‌ها

• سرعت انتقال محدود: برخی پروتکل‌ها سرعت کمتری نسبت به شبکه‌های اترنت صنعتی دارند.
• پیچیدگی نصب: نیاز به کابل مناسب، terminator، segment بندی و رعایت استانداردها.
• محدودیت طول کابل و تعداد دستگاه‌ها: هر segment محدودیت مشخص دارد.
• نیاز به تجهیزات جانبی: terminator، bus coupler و منبع تغذیه ویژه.
• سازگاری با تکنولوژی‌های مدرن: در پروژه‌های پیچیده ممکن است ترکیب با Industrial Ethernet بهتر باشد.

پروتکل‌های رایج Fieldbus

PROFIBUS

PROFIBUS پرکاربردترین پروتکل Fieldbus است و شامل دو شاخه است:

1. PROFIBUS DP: برای اتوماسیون کارخانه‌ای، ارتباط با remote I/O، سنسورها و عملگرها. سرعت بالا و تأخیر کم ویژگی مهم آن است.
2. PROFIBUS PA: برای اتوماسیون فرآیندی و ابزار دقیق، قابلیت کار در مناطق خطرناک و انتقال انرژی از ویژگی‌های اصلی آن است.

ویژگی‌ها: ارتباط سریال RS‑485، توپولوژی bus، اتصال چند ده دستگاه، deterministic و real-time، پایداری بالا.

FOUNDATION Fieldbus

این پروتکل برای کنترل توزیع‌شده طراحی شده و امکان اجرای منطق PID در دستگاه میدانی را فراهم می‌کند. کابل می‌تواند هم داده و هم توان را منتقل کند، که باعث کاهش کابل‌کشی می‌شود. کاربردهای آن در صنایع فرآیندی، پالایشگاه‌ها و پتروشیمی است.

مقایسه Fieldbus با شبکه‌های صنعتی مبتنی بر Ethernet

با ظهور Ethernet صنعتی مانند PROFINET و EtherCAT، کاربرد Fieldbus در برخی پروژه‌ها جایگزین شده، اما در صنایع فرآیندی و ابزار دقیق همچنان کاربرد دارد. ترکیب Fieldbus برای تجهیزات فیلد و Ethernet صنعتی به عنوان backbone معمول است. انتخاب بستگی به نیاز به سرعت، تعداد دستگاه‌ها، نوع فرآیند و محیط صنعتی دارد.

کاربردهای Fieldbus

• صنایع فرآیندی: نفت، گاز، پتروشیمی، پالایشگاه‌ها.
• اتوماسیون کارخانه‌ای: خطوط تولید، ماشین‌آلات صنعتی، remote I/O.
• مدیریت انرژی و ساختمان هوشمند: HVAC، روشنایی، تهویه، سیستم‌های BMS.
• کنترل ماشین‌آلات تخصصی: بسته‌بندی، خطوط تولید سبک و متوسط.

نکات طراحی و نصب

• انتخاب پروتکل مناسب
• توپولوژی و segment بندی صحیح
• استفاده از تجهیزات جانبی مناسب
• پیکربندی، تست و راه‌اندازی شبکه
• عیب‌یابی و نگهداری با استفاده از امکانات تشخیص خطای پیشرفته

آینده Fieldbus و روندهای جدید

• ترکیب با IIoT و Industry 4.0: انتقال داده به سیستم‌های ابری، تحلیل Big Data و مانیتورینگ از راه دور.
• Digital Twin: امکان شبیه‌سازی دقیق عملکرد تجهیزات و شبکه در محیط مجازی.
• اتوماسیون پیشرفته: کنترل هوشمند، predictive maintenance و کاهش downtime.
• سازگاری با پروتکل‌های جدید: ارتقاء شبکه Fieldbus برای کار با Ethernet صنعتی و OPC UA.

نتیجه‌گیری

Fieldbus تکنولوژی حیاتی برای صنایع مدرن است که با کاهش سیم‌کشی، افزایش انعطاف‌پذیری، بهبود کنترل و قابلیت اطمینان، امکان طراحی و توسعه سیستم‌های پیچیده را فراهم می‌کند. مهندسان ابزار دقیق باید با انواع پروتکل‌ها، مزایا، محدودیت‌ها و کاربردهای Fieldbus آشنا باشند تا بتوانند پروژه‌های صنعتی را بهینه و اقتصادی طراحی کنند.
