ترمینیتور در فیلدباس چیست و چه کاربردی دارد؟
در شبکههای Fieldbus H1 و Profibus PA حفظ کیفیت سیگنال اهمیت زیادی دارد. این شبکهها بر پایه انتقال دیجیتال در یک کابل دوتایی کار میکنند و حساسیت بالایی نسبت به تداخل و نویز دارند. در چنین ساختاری، قطعهای کوچک اما حیاتی به نام ترمینیتور نقش کلیدی در پایداری ارتباط ایفا میکند. ترمینیتور باعث میشود سیگنالها بهصورت صحیح در کابل حرکت کنند، بازتاب پیدا نکنند و دامنه موج ثابت بماند. نبود یا اشتباهبودن ترمینیشن یکی از رایجترین دلایل مشکلات شبکه فیلدباس در صنایع فرایندی است.
ترمینیتور دقیقاً چه میکند؟

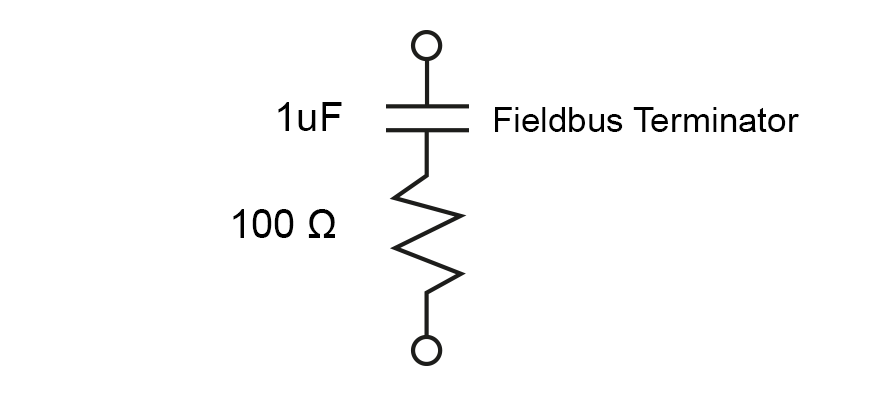

در کابلهای طولانی، وقتی سیگنال به انتهای خط میرسد، بخشی از انرژی آن ممکن است بازتاب شود و دوباره در کابل حرکت کند. این بازتابها شکل موج را خراب میکنند و باعث میشوند دیوایسها نتوانند دادهها را درست بخوانند. ترمینیتور از طریق ایجاد یک امپدانس مشخص، این انرژی بازگشتی را جذب میکند و اجازه نمیدهد نویز و اعوجاج در کابل ایجاد شود. در فیلدباس، ترمینیتور شامل یک مقاومت ۱۰۰ اهمی و یک خازن است که بهصورت سری قرار میگیرند. این ترکیب امپدانسی ایجاد میکند که مانع بازتابهای ناخواسته میشود.
چرا مقاومت ۱۰۰ اهم استفاده میشود؟
امپدانس مشخصه کابل فیلدباس حدود ۱۰۰ اهم است. برای هماهنگی و جلوگیری از بازتابها لازم است ترمینیتور نیز همین مقدار امپدانس ارائه دهد. اگر مقدار مقاومت کمتر یا بیشتر باشد، انرژی بازتابشده افزایش پیدا میکند و این مسئله کیفیت ارتباط را پایین میآورد. انتخاب ۱۰۰ اهم کاملاً بر اساس طراحی استاندارد کابل فیلدباس انجام شده است و تغییر آن حتی به اندازه چند اهم میتواند مشکلاتی ایجاد کند.
چرا ترمینیتور شامل خازن است؟
وجود خازن در ترمینیتور باعث میشود مؤلفههای DC در مسیر سیگنال حذف نشوند و فقط مؤلفههای AC (یعنی دادههای واقعی فیلدباس) تحت تأثیر قرار گیرند. این کار از تداخل ترمینیتور با تغذیه ۲۴ ولت جلوگیری میکند و باعث میشود ترمینیتور تنها روی سیگنال دیجیتال اثر بگذارد. نبود خازن باعث میشود مقاومت ۱۰۰ اهم مستقیماً روی تغذیه قرار گیرد که کاملاً اشتباه و خطرناک است.
تعداد ترمینیتورها در یک سگمنت چقدر باید باشد؟
در یک سگمنت فیلدباس فقط و فقط باید دو ترمینیتور وجود داشته باشد.
محل نصب آنها معمولاً:
یکی در پاورکانورتر یا ماژول منبع تغذیه
یکی در انتهای فیزیکی آخرین کابل شبکه
اگر تعداد ترمینیتورها کمتر باشد، بازتاب زیاد ایجاد میشود و شبکه ناپایدار خواهد شد.
اگر تعداد بیشتر باشد، امپدانس پایین میآید و سیگنال افت میکند.
کمبودن ترمینیتور باعث اعوجاج
زیادبودن باعث تضعیف سیگنال
در هر دو حالت ارتباط دستگاهها دچار خطا میشود.
محل صحیح نصب ترمینیتورها

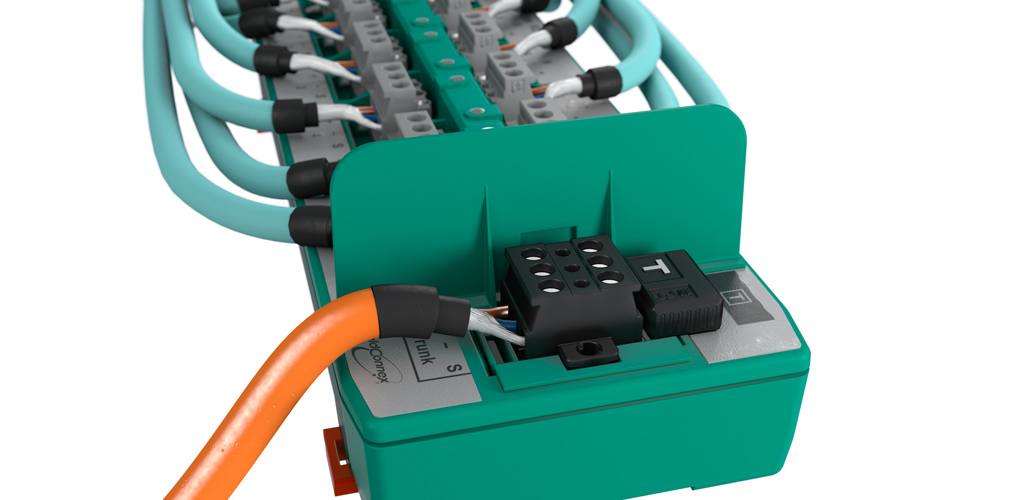

معمولاً ترمینیتور اول داخل پاورکاندیشنر فعال میشود. ترمینیتور دوم باید در آخرین نقطه فیزیکی کابل نصب شود؛ یعنی جایی که بعد از آن هیچ مسیر ادامهداری وجود ندارد. این نقطه ممکن است داخل یک Junction Box، روی یک ماژول انتهایی یا روی Field Barrier باشد. حتی چند متر کابل اضافی بعد از ترمینیتور میتواند باعث بازتابهای کوچک شود.
موقعیتهایی که نباید ترمینیتور نصب شود
در شبکههای فیلدباس، شاخههای Spur یا خروجیهای Junction Box نباید ترمینیتور داشته باشند. هر Spur فقط یک انشعاب کوتاه است و محل انتهای واقعی شبکه محسوب نمیشود. همچنین در توپولوژی ستارهای که با استفاده از Hub یا Coupler ساخته میشود نیز نمیتوان هر شاخه را ترمینیت کرد، زیرا امپدانس کلی شبکه دچار تغییر میشود.
تفاوت ترمینیتور فعال و غیرفعال

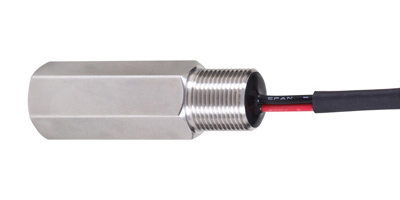

ترمینیتور Passive فقط شامل مقاومت و خازن است.
ترمینیتور Active دارای مدارهای حفاظتی و فیلترهای اضافه برای افزایش پایداری شبکه در محیطهای پرنویز است.
با این حال حتی ترمینیتورهای فعال هم باید فقط دو عدد باشند. وجود یک ترمینیتور فعال اضافه میتواند همان مشکلات ترمینیشن بیشازحد را ایجاد کند.
نقش ترمینیتور در حفاظت در برابر نویز
در محیطهای صنعتی، EMI ناشی از موتورهای بزرگ، اینورترها، شیرهای برقی، پمپها و تجهیزات قدرت، سیگنال فیلدباس را مختل میکند. ترمینیتور مناسب از کابل در برابر شرایط زیر محافظت میکند:
جلوگیری از تبدیل کابل به آنتن
جذب بازتابها
صاف نگهداشتن شکل موج
کاهش حساسیت به نویزهای گذرا
خازن موجود در ترمینیتور نیز به فیلتر شدن بعضی امواج مزاحم کمک میکند.
پیامدهای اشتباهبودن ترمینیتور
وقتی تعداد یا محل نصب ترمینیتور اشتباه باشد:
دامنه سیگنال کاهش مییابد
لبههای موج دچار اعوجاج میشود
بازتابها باعث لرزش شکل موج میشوند
ارتباط دستگاهها ناپایدار میشود
سگمنت دچار قطع مکرر میشود
این مشکلات در آنالایزر فیلدباس کاملاً قابل مشاهده هستند و معمولاً با بررسی شکل موج قابل تشخیصاند.
خطاهای رایج در سایتهای صنعتی
بسیاری از مشکلاتی که در پالایشگاه یا پتروشیمی مشاهده میشود ناشی از اشتباه در ترمینیشن است:
فعال بودن ترمینیتور در چند Junction Box
ترمینیتور سوخته یا دچار تغییر مقدار شده
استفاده از ترمینیتورهای بیکیفیت
جابجایی Junction Box بدون توجه به وضعیت ترمینیشن
فراموش شدن خاموشکردن سوئیچ ترمینیتور داخلی برخی تجهیزات
در عملیات راهاندازی یا تعمیرات، حتماً باید وضعیت ترمینیتورها دوباره بررسی شود.
ترمینیشن در حضور Field Barrier یا Segment Protector
وجود Field Barrier یا Segment Protector تغییری در تعداد ترمینیتورها ایجاد نمیکند. ترمینیتور باید فقط در دو انتهای مسیر اصلی قرار گیرد. خروجیهای Field Barrier که به Spur میروند نباید ترمینیشن داشته باشند، زیرا Spur انتهای شبکه محسوب نمیشود.
اثرات دما بر عملکرد ترمینیتور
در محیطهای گرم صنعتی، مقاومت و خازن ممکن است تغییر مقدار دهند. ترمینیتورهای نامرغوب در دمای بالا تغییر امپدانس میدهند و سبب بروز خطا در سیگنال میشوند. بنابراین باید ترمینیتورهایی با مشخصات صنعتی و پایداری حرارتی مناسب استفاده شود.
نکات مهم در انتخاب ترمینیتور
برای انتخاب یک ترمینیتور معتبر، ویژگیهای زیر ضروری است:
مقاومت دقیق ۱۰۰ اهم با تلرانس حداکثر ۲ درصد
خازن صنعتی با پایداری حرارتی بالا
قابلیت کار در محدوده دمایی گسترده
داشتن تاییدیههای ATEX، IECEx یا دستورالعملهای ضدانفجار
طراحی مناسب برای نصب روی ریل یا داخل Junction Box
ترمینیتورهای بیکیفیت معمولاً پس از مدتی دچار تغییر مقدار میشوند و عملکرد شبکه را مختل میکنند.
توصیههای عملی برای مهندسان ابزار دقیق
پیش از راهاندازی سگمنت بهتر است این موارد بررسی شوند:
وجود تنها دو ترمینیتور
خاموشبودن ترمینیتورهای اضافی روی Junction Box
بررسی شکل موج با اسیلوسکوپ مخصوص فیلدباس
اطمینان از صحت امپدانس شبکه
کنترل وضعیت ترمینیتورها پس از هر تعمیر یا تغییر کابلکشی
این اقدامات ساده میتواند از بسیاری از قطعیها و خطاهای سنگین جلوگیری کند.
جمعبندی
ترمینیتور یکی از حیاتیترین اجزای شبکه فیلدباس است. این قطعه کوچک وظیفه دارد امپدانس شبکه را کنترل کند، بازتابها را حذف کند و شکل موج را پایدار نگه دارد. تعداد آن باید دقیقاً دو عدد باشد و محل نصب آنها باید در دو انتهای واقعی کابل باشد. اشتباه در تعداد یا محل ترمینیتورها باعث افت کیفیت سیگنال، اعوجاج، نویز و قطع ارتباط میشود. رعایت اصول ترمینیشن یکی از مهمترین گامها برای پایداری ارتباط در شبکههای Fieldbus H1 و Profibus PA است و توجه به آن میتواند از بسیاری از مشکلات عملیاتی جلوگیری کند.
