سنسور RTD چیست و چگونه کار میکند؟ راهنمای کامل اندازهگیری دما در ابزار دقیق
در دنیای ابزار دقیق، دما یکی از مهمترین کمیتهایی است که باید با دقت بالا اندازهگیری شود.
در میان روشهای مختلف اندازهگیری دما، یکی از دقیقترین و پایدارترین گزینهها سنسور RTD است.
شاید بارها نام RTD را در مدارک فنی یا روی ترانسمیترها دیده باشید، اما دقیقاً این تجهیز چه کاری انجام میدهد و چرا تا این حد در صنایع مختلف محبوب است؟
در این مقاله با زبانی ساده توضیح میدهیم که RTD چیست، چطور کار میکند، چه تفاوتی با ترموکوپل دارد و هنگام انتخاب آن باید به چه نکاتی توجه کرد.
RTD چیست؟
RTD مخفف عبارت Resistance Temperature Detector است، به معنی «آشکارساز دما بر پایه مقاومت».
به زبان ساده، RTD یک سنسور است که با تغییر دما، مقدار مقاومت الکتریکی آن تغییر میکند.
مدار اندازهگیری این تغییر مقاومت را خوانده و به دما تبدیل میکند.
برخلاف ترموکوپل که بر اساس اختلاف ولتاژ بین دو فلز کار میکند، RTD از یک رسانای خاص (معمولاً فلز خالص مثل پلاتین) ساخته میشود و رابطهی بین دما و مقاومت در آن بسیار دقیق و قابل تکرار است.
نحوه عملکرد RTD
مبنای کار RTD بسیار ساده ولی دقیق است.
وقتی دمای فلز افزایش مییابد، اتمهای آن بیشتر نوسان میکنند و عبور جریان الکتریکی سختتر میشود؛ در نتیجه مقاومت افزایش پیدا میکند.
این رابطه معمولاً خطی است و با فرمول زیر بیان میشود:
R = R₀ (1 + αΔT)
که در آن:
R مقاومت در دمای T است
R₀ مقاومت در دمای صفر درجه سانتیگراد
α ضریب دمایی مقاومت
در سنسورهای RTD صنعتی، این ضریب برای پلاتین بسیار پایدار است؛ به همین دلیل پلاتین رایجترین ماده در ساخت RTD است.
معروفترین نوع RTD: PT100
اگر با ابزار دقیق کار کرده باشید، قطعاً با عبارت PT100 برخورد کردهاید.
این نام به دو بخش تقسیم میشود:
PT یعنی فلز بهکاررفته پلاتین (Platinum) است.
100 یعنی مقاومت سنسور در دمای صفر درجه برابر 100 اهم است.
پس PT100 یعنی سنسور RTD از جنس پلاتین با مقاومت پایه 100 اهم در صفر درجه.
علاوه بر PT100، انواع دیگری مثل PT500 و PT1000 هم وجود دارد که مقاومت بالاتری دارند، اما در صنعت، PT100 استانداردترین و پرکاربردترین مدل است.

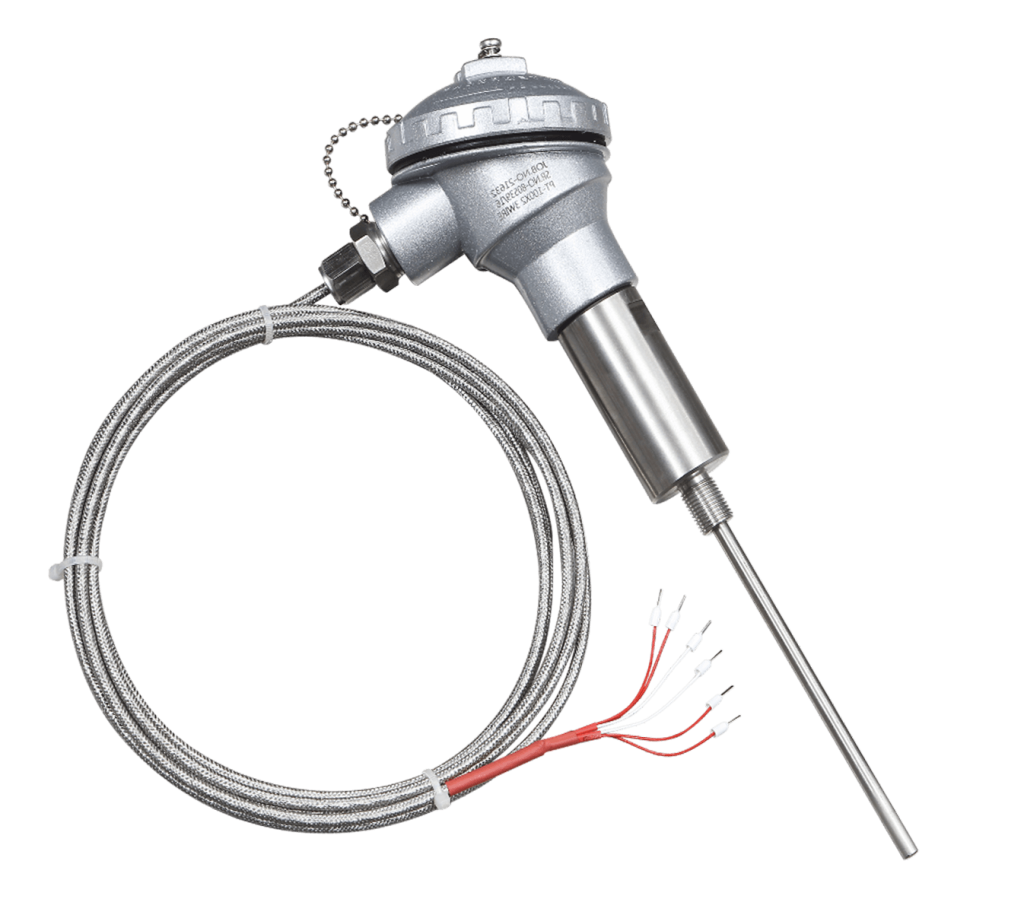

ساختار فیزیکی RTD
سنسور RTD معمولاً از اجزای زیر تشکیل شده است:
- عنصر حسگر (Sensing Element): رشتهی نازکی از پلاتین که بهصورت مارپیچ یا لایهای پیچیده شده است.
- بدنه یا محافظ (Sheath): لولهی فلزی باریکی از جنس استیل یا آلیاژ مقاوم که از عنصر در برابر ضربه و خوردگی محافظت میکند.
- سیمهای اتصال: برای انتقال سیگنال مقاومت به ترانسمیتر یا دستگاه اندازهگیری استفاده میشوند.
- هد یا کانکتور: جایی که کابلها متصل میشوند.
انواع اتصالات RTD (2 سیمه، 3 سیمه و 4 سیمه)
در RTDها، دقت اندازهگیری بستگی زیادی به نحوهی سیمکشی دارد.
سه نوع اتصال متداول وجود دارد:
دو سیمه (2-wire): سادهترین نوع، اما دقت پایینتر چون مقاومت سیمها نیز در اندازهگیری تأثیر دارد.
سه سیمه (3-wire): پرکاربردترین نوع در صنعت؛ چون با استفاده از سیم سوم، اثر مقاومت سیم جبران میشود.
چهار سیمه (4-wire): دقیقترین نوع؛ معمولاً در آزمایشگاهها و کاربردهای دقیق استفاده میشود.
در کاربردهای صنعتی، اغلب از RTD سه سیمه استفاده میشود چون توازن خوبی بین دقت و سادگی دارد.
تفاوت RTD با ترموکوپل
هر دو وسیله برای اندازهگیری دما استفاده میشوند، اما تفاوتهای مهمی دارند:
دقت: RTD از ترموکوپل دقیقتر است.
پایداری در طول زمان: RTD در درازمدت کمتر دچار تغییر مشخصه میشود.
محدوده دمایی: ترموکوپل در دماهای بسیار بالا (مثلاً بالای 800°C) بهتر عمل میکند.
سرعت پاسخ: ترموکوپل معمولاً سریعتر است.
هزینه: RTD گرانتر است ولی نیاز به کالیبراسیون کمتری دارد.
به طور خلاصه، اگر دقت مهمتر از سرعت یا هزینه باشد، RTD بهترین انتخاب است.
کاربردهای RTD در صنعت
سنسورهای RTD تقریباً در تمام صنایعی که کنترل دقیق دما اهمیت دارد استفاده میشوند.
برخی از مهمترین کاربردها عبارتاند از:
سیستمهای کنترل دما در صنایع نفت و گاز و پتروشیمی
نیروگاهها برای پایش دمای بویلر و بخار
کارخانههای غذایی و دارویی برای رعایت استانداردهای دمایی
صنایع خودروسازی برای تست حرارتی قطعات
اتوماسیون صنعتی و سیستمهای HVAC
در هر جایی که دقت بالا، پایداری بلندمدت و تکرارپذیری لازم باشد، RTD حرف اول را میزند.
مزایا و معایب RTD
مزایا:
دقت بالا در اندازهگیری
پایداری طولانیمدت
خطی بودن تقریباً کامل در محدوده دمای کاری
تکرارپذیری عالی
معایب:
قیمت بالاتر نسبت به ترموکوپل
حساسیت به لرزش و ضربه
نیاز به منبع تغذیه و مدار اندازهگیری دقیق
نکات مهم هنگام انتخاب RTD
- محدوده دمای کاری را بر اساس فرآیند انتخاب کنید. RTD معمولاً تا 600 درجه سانتیگراد دقیق عمل میکند.
- نوع اتصال (2، 3 یا 4 سیمه) را بر اساس نیاز دقت و طول کابل تعیین کنید.
- جنس بدنه و غلاف را مطابق محیط انتخاب کنید؛ مثلاً برای محیط خورنده از استیل 316 استفاده کنید.
- سازگاری با ترانسمیتر دما را بررسی کنید.
- در کاربردهای خاص، از RTD با عایق سرامیکی یا گلسفیبر استفاده کنید.
نگهداری و کالیبراسیون
RTDها معمولاً عمر طولانی دارند، اما اگر در محیطهای با ارتعاش، رطوبت یا آلودگی نصب شوند، ممکن است دقتشان کاهش پیدا کند.
بهترین روش نگهداری این است که در فواصل زمانی مشخص (مثلاً سالی یک بار) با دماسنج مرجع مقایسه شوند.
در صورت مشاهدهی اختلاف بیش از حد مجاز، سنسور باید مجدداً کالیبره یا تعویض شود.
آیندهی RTDها در صنعت
نسل جدید RTDها به سمت سنسورهای هوشمند دیجیتال در حال حرکت است.
در این مدلها، سنسور RTD به همراه یک ترانسمیتر کوچک در همان بدنه ادغام میشود و سیگنال دیجیتال HART یا Modbus ارسال میکند.
این تجهیزات میتوانند نه تنها دما، بلکه وضعیت سلامت خود سنسور را نیز گزارش دهند.
چنین تحولاتی باعث شده RTD همچنان یکی از پرکاربردترین و قابلاعتمادترین ابزارهای اندازهگیری دما در دنیا باقی بماند.
جمعبندی
سنسور RTD یک تجهیز دقیق، پایدار و قابل اعتماد برای اندازهگیری دما است که بر اساس تغییر مقاومت الکتریکی کار میکند.
در مقایسه با ترموکوپل، اگرچه گرانتر است، اما دقت و پایداری بسیار بیشتری دارد.
از پتروشیمی گرفته تا صنایع غذایی، حضور RTD تضمینکنندهی کیفیت و ایمنی فرآیندهاست.
اگر در طراحی یا تعمیرات ابزار دقیق فعالیت دارید، شناخت دقیق RTD به شما کمک میکند انتخابهای بهتری داشته باشید و سیستم اندازهگیری مطمئنتری بسازید.
