آموزش جامع ایجاد پروژه جدید و افزودن Reference Project در VisualField System Builder در ECS700 ساپکون

راه‌اندازی اولیه سیستم‌های کنترل توزیع‌شده با نرم‌افزار VisualField شامل ایجاد پروژه جدید و افزودن Reference Project است. این مرحله پایه تمام پیکربندی‌های بعدی Control Domain و Operation Domain را شکل می‌دهد. Reference Project این امکان را فراهم می‌کند که پروژه‌های مختلف داده‌های زمان واقعی یکدیگر را مشاهده کنند و به اشتراک بگذارند. هر پروژه می‌تواند تا ۳۲ پروژه دیگر را به عنوان Reference Project اضافه کند و این قابلیت، پایه‌ای برای مدیریت Operation Domainها و ارتباطات پروژه‌ها است.

آماده‌سازی قبل از ایجاد پروژه

قبل از شروع، مطمئن شوید که:

• نرم‌افزار VisualField System Builder (VFSysBuilder) نصب و آخرین نسخه در دسترس است.
• حساب کاربری شما شامل دسترسی مهندس (Engineer) باشد.
• مسیر ذخیره پروژه‌ها و فایل‌های Reference Project مشخص باشد.
• فضای کافی روی سرور یا سیستم محلی برای ذخیره پروژه موجود باشد.

این آماده‌سازی باعث می‌شود فرآیند ایجاد پروژه سریع و بدون خطا انجام شود.

ایجاد پروژه جدید

برای ایجاد پروژه جدید مراحل زیر را دنبال کنید:

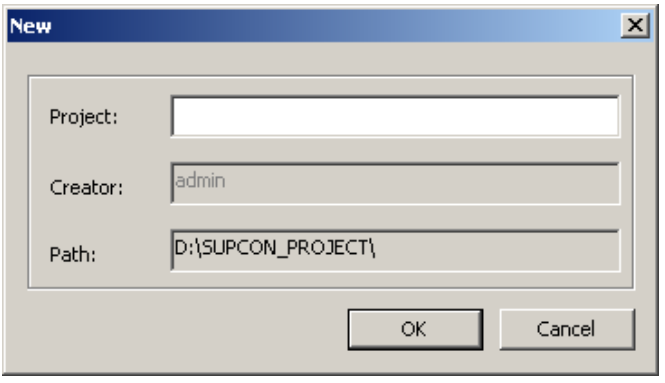

• باز کردن VFSysBuilder و انتخاب گزینه New Project.
• وارد کردن نام پروژه و نام سازنده (Creator). نام پروژه بهتر است واضح و قابل شناسایی باشد و شامل نوع فرآیند یا تاریخ باشد.

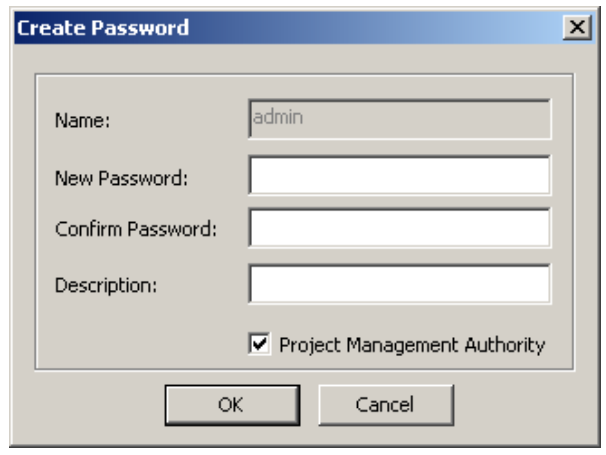

• سیستم از شما می‌خواهد که رمز مهندس (Engineer Password) را تعریف کنید:
  • انتخاب NO به معنای عدم تعریف رمز است و پروژه بدون رمز ایجاد می‌شود.
  • انتخاب YES امکان وارد کردن و تایید رمز مهندس را فراهم می‌کند.
• با کلیک روی دکمه OK، پروژه جدید ایجاد می‌شود و محیط VFSysBuilder آماده استفاده است.

افزودن Reference Project

Reference Project امکان اشتراک داده‌های Realtime میان پروژه‌ها را فراهم می‌کند و به مهندسین اجازه می‌دهد Operation Domainها را از پروژه‌های دیگر ارجاع دهند. مراحل افزودن Reference Project به صورت زیر است:

• در فضای کاری، بخش Referenced Project را پیدا کنید.
• روی آن راست‌کلیک کرده و گزینه Add Reference Project را انتخاب کنید.
• مسیر فایل Reference Project موجود را مشخص کنید. فایل Reference Project شامل تنظیمات اولیه Control Domain و Operation Domain است.
• پس از افزودن، آدرس Reference Project در Configuration Properties Bar نمایش داده می‌شود. این آدرس شامل دو فیلد آخر شبکه ۳۰ است، برای مثال 1.156.
• پس از افزودن Reference Project، Operation Domainهای موجود در آن، در Properties Bar نمایش داده می‌شوند و می‌توان آن‌ها را در پروژه جدید ارجاع داد.

نکته مهم: تا زمانی که Reference Domain یک پروژه اضافه شده باشد، پروژه اصلی نمی‌تواند حذف شود.

مدیریت Reference Projectهای متعدد

• هر پروژه می‌تواند بین ۱ تا ۳۲ پروژه دیگر را به عنوان Reference Project اضافه کند.
• برای هر Reference Project، آدرس شبکه آن باید دقیق و معتبر باشد تا اطلاعات درست نمایش داده شود.
• Reference Projectها باید معتبر و تست‌شده باشند تا مشکلات ناسازگاری کاهش یابد.
• پس از افزودن هر Reference Project، بررسی کنید که Operation Domainهای آن قابل دسترسی و استفاده در پروژه جاری هستند.

تنظیمات اولیه پروژه

پس از ایجاد پروژه جدید و افزودن Reference Project، می‌توان تنظیمات اولیه پروژه را انجام داد:

• بررسی Properties Bar برای اطمینان از صحت نام پروژه، سازنده و آدرس Reference Project.
• ذخیره پروژه جدید و ثبت تغییرات اولیه برای جلوگیری از از دست رفتن اطلاعات.
• در صورت نیاز، تهیه Backup اولیه از پروژه برای اطمینان از امکان بازیابی سریع.
• بررسی محدودیت‌ها و نکات عملیاتی Reference Projectها قبل از ادامه پیکربندی Control Domain و Operation Domain.

توجه: رعایت این مراحل باعث می‌شود مراحل بعدی پیکربندی بدون خطا و با اطمینان کامل انجام شود.
