معرفی ایستگاه کنترل ECS-700 سوپکن، ساختار، ماژولها، عملکرد و نقش آن در سیستم کنترل توزیعشده
ایستگاه کنترل در سیستم ECS-700 بهعنوان قلب تپنده کل سامانه کنترل عمل میکند. این بخش مستقیماً با تجهیزات میدانی ارتباط دارد و وظایف کلیدی مانند نمونهبرداری دادههای I/O، پردازش محاسبات کنترلی، اجرای استراتژیهای فرآیندی و انتقال دادههای واقعی به سایر اجزای شبکه را انجام میدهد.
طراحی این ایستگاه با رویکرد پایداری، افزونگی (Redundancy) و انعطافپذیری بالا انجام شده است تا در شرایط صنعتی سخت و پیچیده نیز عملکرد سیستم بدون وقفه و ایمن باقی بماند.

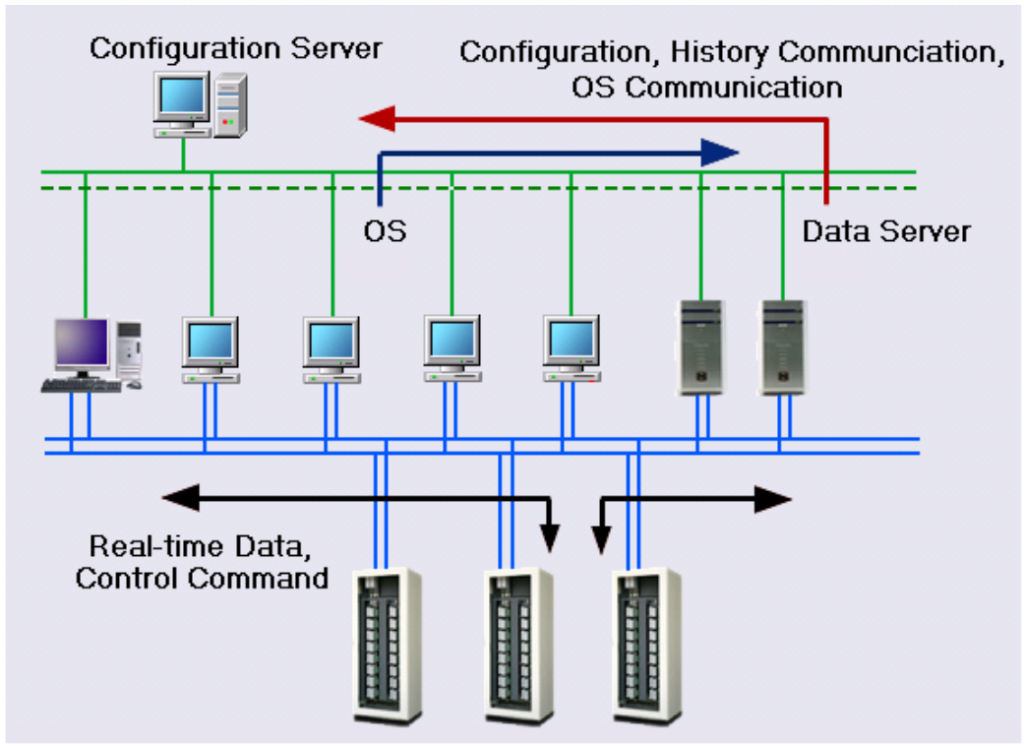

ایستگاه کنترل ECS-700 علاوه بر نقش حیاتی در مدیریت دادهها و کنترل فرآیندها، به عنوان محور ارتباطی میان شبکههای کنترل (Process Control Network)، شبکههای اطلاعاتی (Process Information Network) و تجهیزات میدانی عمل میکند. به همین دلیل، شناخت دقیق ساختار و عملکرد آن برای هر مهندس ابزار دقیق و اتوماسیون صنعتی ضروری است.
ساختار فیزیکی و اجزای ایستگاه کنترل ECS-700
سختافزار ایستگاه کنترل از مجموعهای از کابینتها، رکها، باسهای ورودی/خروجی (I/O buses)، ماژولهای کنترلی و ارتباطی، و واحدهای تغذیه تشکیل شده است. هر کابینت طبق استاندارد بینالمللی ۱۹ اینچ طراحی شده و ابعاد فیزیکی آن برابر است با 2100 میلیمتر ارتفاع، 800 میلیمتر عرض و 800 میلیمتر عمق (بدون پنل جانبی).
در نمای جلوی کابینت، واحدهای کنترلر، رکها و ماژولهای I/O نصب میشوند، در حالی که در بخش پشتی کابینت، واحدهای تغذیه، سیستمهای هشداردهنده و سوئیچهای شبکه قرار دارند. طراحی این ساختار دوطرفه، باعث تسهیل در تعمیر، نگهداری و تهویه مناسب اجزا میشود.
همچنین، تمامی ماژولهای اصلی قابلیت پیکربندی بهصورت افزونهای (Redundant) دارند؛ بدین معنی که در صورت خرابی یکی از اجزا، ماژول پشتی بهصورت خودکار وارد مدار میشود و مانع از توقف فرآیند کنترل میگردد. این ویژگی یکی از نقاط قوت اصلی ECS-700 محسوب میشود و نقش مهمی در افزایش قابلیت اطمینان سیستم دارد.
اجزای کلیدی ایستگاه کنترل ECS-700
ایستگاه کنترل شامل مجموعهای از ماژولهای تخصصی است که هر کدام وظیفه مشخصی در ارتباط، اندازهگیری، کنترل و انتقال دادهها دارند. در ادامه به مهمترین این ماژولها و نقش آنها اشاره میشود:
1. کنترلرها (Controllers)
کنترلرهای FCU711-S و FCU712-S بهعنوان مغز سیستم کنترل، تمام وظایف پردازش دادهها و اجرای منطق کنترلی را انجام میدهند. هر جفت کنترلر میتواند هزاران تگ I/O را پشتیبانی کند.
این کنترلرها در معماری افزونهای کار میکنند، بهگونهای که در صورت بروز خطا در کنترلر اصلی، کنترلر پشتی بلافاصله بدون وقفه عملیات را ادامه میدهد.
آنها از چندین زبان برنامهنویسی صنعتی مانند LD، FBD، SFC و ST پشتیبانی میکنند و امکان بارگذاری آنلاین برنامهها و پیکربندی در زمان اجرا را دارند.
کنترلرها از طریق شبکه E-BUS با ماژولهای ارتباطی و از طریق L-BUS با ماژولهای I/O در ارتباط هستند. سرعت ارتباط در هر دو شبکه تا 100Mbps میرسد که برای کاربردهای زمانحساس صنعتی بسیار مناسب است.
2. ماژولهای لینک I/O (COM711-S)
ماژولهای لینک I/O وظیفه اتصال میان کنترلرها و ماژولهای ورودی/خروجی را بر عهده دارند. هر جفت از این ماژولها میتواند تا ۶۴ ماژول I/O را پشتیبانی کند. ارتباط این ماژولها بهصورت افزونهای است تا در صورت بروز خطا، مسیر ارتباطی دیگری بهصورت خودکار فعال شود.
3. ماژولهای ارتباطی (Communication Modules)
ایستگاه کنترل ECS-700 از انواع ماژولهای ارتباطی استاندارد پشتیبانی میکند:
- COM721-S و COM722-S: برای اتصال تجهیزات مبتنی بر پروتکل PROFIBUS-DP، با قابلیت افزونگی کامل.
- COM741-S: ماژول ارتباط سریال جهت اتصال سیستمهای هوشمند کاربر از طریق رابطهای RS232/RS485 با پشتیبانی از پروتکل MODBUS RTU.
- COM742-S: ماژول ارتباط اترنت (Ethernet) جهت اتصال دستگاههای ثالث با پروتکل MODBUS/TCP، مناسب برای ارتباط با سیستمهای ناهمگون.
این ماژولها امکان یکپارچهسازی گسترده میان ECS-700 و تجهیزات سایر سازندگان را فراهم میکنند و از استانداردهای صنعتی بینالمللی تبعیت دارند.
4. ماژولهای ورودی و خروجی آنالوگ
ماژولهای ورودی آنالوگ سری AI (مانند AI711-S، AI712-S، AI713-H و AI731-S) وظیفه دریافت سیگنالهای ولتاژ، جریان، ترموکوپل و RTD را برعهده دارند.
این ماژولها از HART Communication پشتیبانی کرده و مجهز به ایزولاسیون کانال به کانال هستند تا از تداخل سیگنالها جلوگیری شود.
دقت اندازهگیری ورودی آنالوگ تا 0.1% و خروجی آنالوگ تا 0.2% است که استاندارد بالایی در سیستمهای کنترل فرآیند محسوب میشود.
5. ماژولهای دیجیتال
ماژولهای دیجیتال شامل ورودیهای DI و خروجیهای DO هستند که وظیفه دریافت و ارسال سیگنالهای منطقی را برعهده دارند.
این ماژولها از سیگنالهای Active/Passive contact، NPN/PNP پشتیبانی کرده و دارای فیلتر ضد لرزش و سیستم تشخیص وضعیت ورودی میباشند.
ویژگی قابل توجه دیگر، پشتیبانی از عملکرد SOE (Sequence of Events) است که امکان ثبت دقیق رویدادها با دقت زمانی بالا را فراهم میکند.
6. ماژول ورودی پالس و ماژول PAT
ماژول PI711-S برای اندازهگیری پالسهای با فرکانسهای متفاوت و شمارش دقیق سیگنالها استفاده میشود و از تفکیکپذیری 0.2Hz برخوردار است.
ماژول AM711-S که به عنوان Position Adjusting Type (PAT) شناخته میشود، امکان کنترل موقعیت تجهیزات موتوری را فراهم کرده و در حلقههای کنترلی دقیق مورد استفاده قرار میگیرد.
7. ماژول رابط Fieldbus (AM712-S)
این ماژول ارتباطی یکی از مهمترین اجزای ECS-700 محسوب میشود که دستگاههای هوشمند مبتنی بر پروتکل FOUNDATION Fieldbus را به کنترلر متصل میکند.
AM712-S از دو سگمنت FF H1 مستقل پشتیبانی میکند و امکان انتقال دادههای دوطرفه بین سیستم و تجهیزات میدانی را با حداکثر ۱۶ دستگاه در هر سگمنت فراهم میسازد.
8. توزیعکننده سیگنال ساعت (LNK711)
در سیستمهای چنددامنهای و کنترل دقیق، هماهنگی زمانی اهمیت حیاتی دارد. ماژول LNK711 با داشتن یک ورودی پالس در ثانیه (TTL یا Dry Contact) و ۱۶ خروجی تفاضلی، زمانبندی دقیق بین تمام اجزای سیستم را تضمین میکند.
عملکرد کنترلر و قابلیتهای نرمافزاری
کنترلرها در ایستگاه ECS-700 علاوه بر اجرای منطق کنترلی، قابلیتهایی همچون ثبت رویداد، تشخیص خطا، حالت ایمن (Fail Safe) و پشتیبانی از پیکربندی آنلاین را دارند.
هر کنترلر دارای سه پردازنده ۳۲ بیتی هماهنگ است که وظیفه مدیریت ورودیها، پردازش دادهها و خروجیها را به صورت همزمان انجام میدهند.
چرخه اسکن سریع در این کنترلرها تا 20 میلیثانیه قابل تنظیم است و زمان پاسخگویی ورودی/خروجی کمتر از 50 میلیثانیه میباشد.
از دیگر ویژگیهای مهم این کنترلرها میتوان به موارد زیر اشاره کرد:
- سوییچ بیوقفه بین کنترلر اصلی و پشتی (Bumpless Transfer)
- تشخیص و همگامسازی بلادرنگ (Real-time Synchronization)
- قابلیت تعویض آنلاین کنترلر خراب (Hot Swap)
- ثبت خودکار خطاها، سوئیچها و بارگذاریها در لاگ سیستم
همچنین سیستم در حالت خطا میتواند ماژولهای AO/DO را به حالت Output Holding یا Preset Safe Value منتقل کند تا ایمنی فرآیند و تجهیزات تضمین شود.
ویژگیهای طراحی سختافزار و دقت عملکرد
ماژولهای I/O در ایستگاه کنترل ECS-700 با طراحی کاملاً صنعتی و مقاوم در برابر شرایط محیطی ساخته شدهاند.
این ماژولها دارای بدنه ضد گردوغبار و مقاوم در برابر رطوبت (IP30) بوده و در دمای عملیاتی منفی ۲۰ تا مثبت ۷۰ درجه سانتیگراد بهطور پایدار کار میکنند.
علاوه بر این، دقت ورودی آنالوگ تا ۰٫۱٪ و خروجی تا ۰٫۲٪ است و تمام ماژولها دارای Hot Plug و ایزولاسیون الکتریکی میان کانالها و زمین هستند.
ماژول لینک I/O در کابینتهای راه دور
در سامانههای گسترده صنعتی، معمولاً کابینتهای I/O در محلهای مختلف نصب میشوند. در چنین مواردی، ماژولهای لینک I/O بهعنوان پل ارتباطی بین کنترلر مرکزی و ماژولهای I/O در کابینتهای راه دور عمل میکنند.
این ماژولها از طریق شبکه E-BUS با سرعت 100Mbps به کنترلر متصل میشوند و با استفاده از L-BUS بر ارتباط با ماژولهای I/O نظارت میکنند.
در حالت افزونهای، ماژولهای لینک I/O بهصورت خودکار دادههای زمان واقعی را همگامسازی میکنند تا هیچگونه تأخیر یا از دسترفتگی داده رخ ندهد.
جمعبندی
ایستگاه کنترل ECS-700، مرکز فرمان سیستم کنترل توزیعشده سوپکن است. ترکیب طراحی ماژولار، افزونگی کامل، سرعت بالا در ارتباطات داخلی و قابلیت اطمینان بسیار بالا، آن را به گزینهای ایدهآل برای صنایع بزرگ نفت، گاز، پتروشیمی، نیروگاه و کارخانههای فرآیندی تبدیل کرده است.
این ایستگاه نهتنها کنترل فرآیندها را بهصورت زمان واقعی تضمین میکند، بلکه در صورت بروز خطا یا قطعی شبکه نیز از توقف سیستم جلوگیری میکند.
